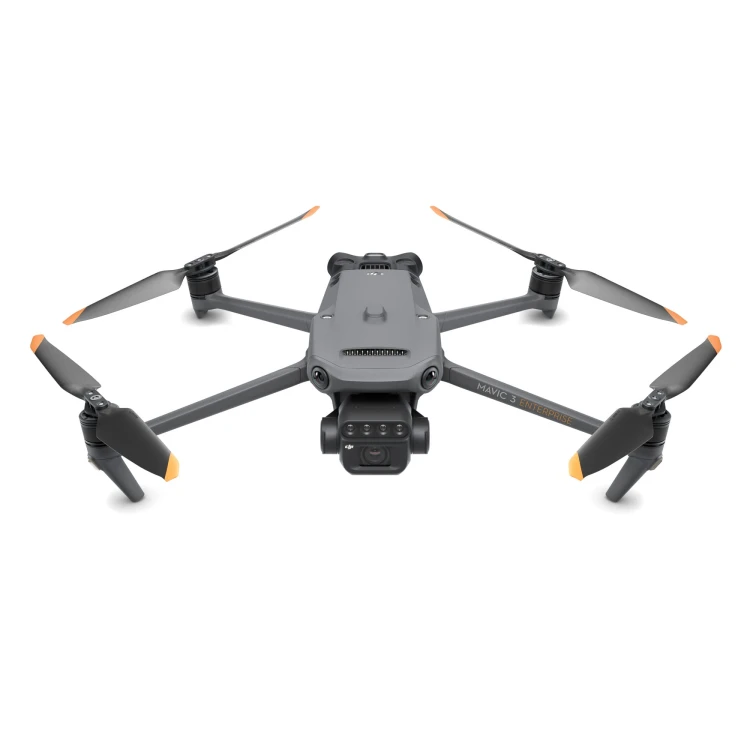

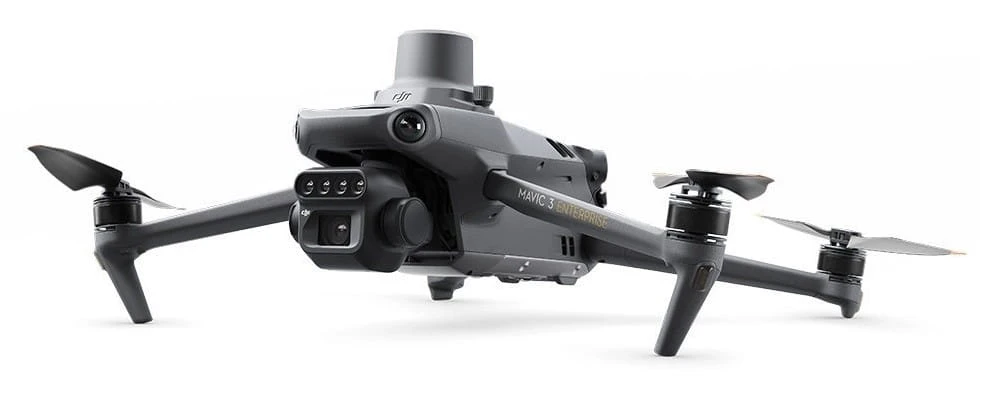

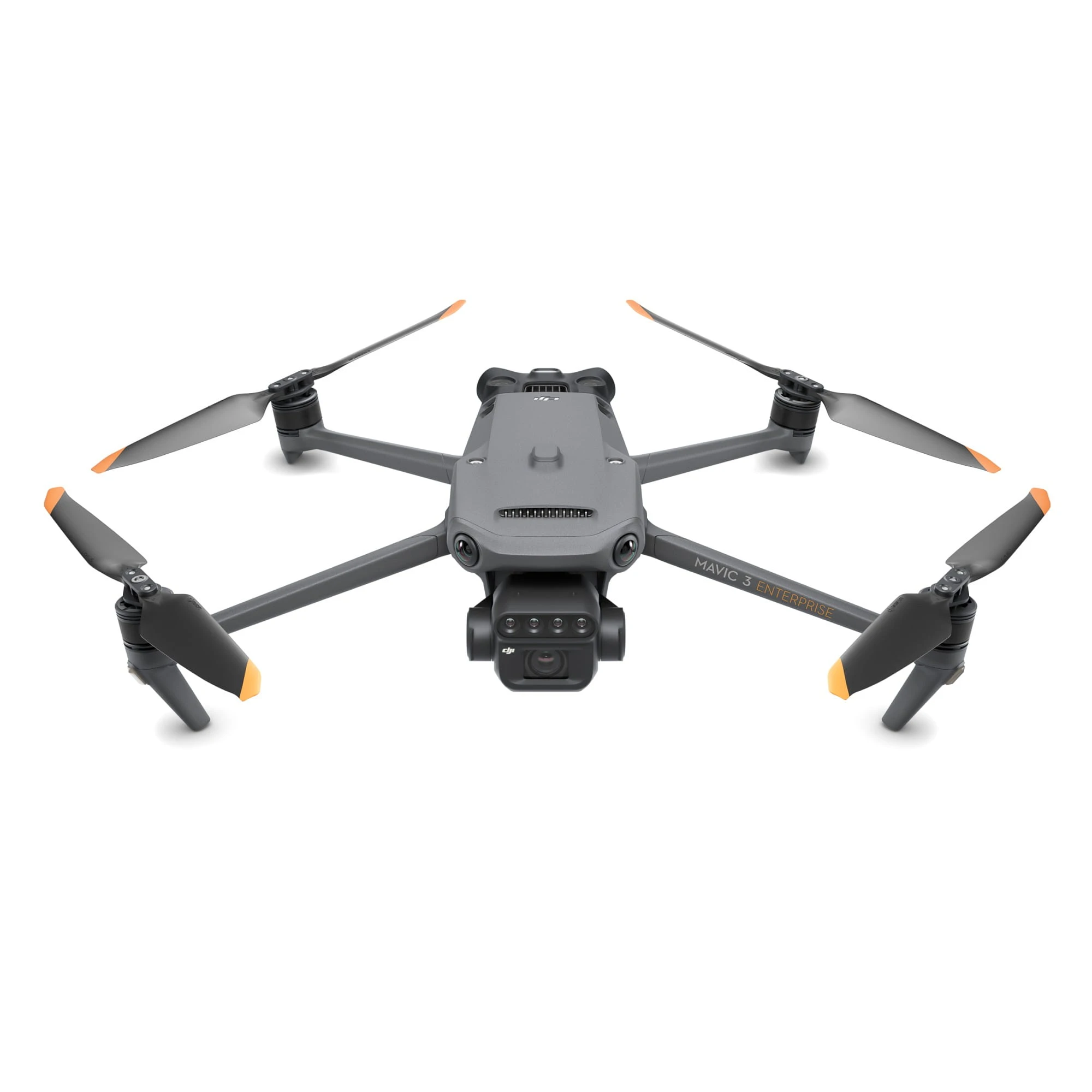

Platforma została zaprojektowana z myślą o pracy w terenie, gdzie liczy się mobilność, dokładność i bezpieczeństwo lotu. Dron oferuje długi czas pracy, stabilny system transmisji obrazu DJI O3 Enterprise, wielokierunkowy system wykrywania przeszkód oraz możliwość współpracy z modułem RTK, który zwiększa precyzję pozycjonowania.

DJI Mavic 3 Multispectral sprawdzi się wszędzie tam, gdzie potrzebne są aktualne dane przestrzenne i szybkie opracowanie materiału – między innymi w rolnictwie precyzyjnym, monitoringu środowiska, gospodarce leśnej, dokumentacji terenowej i zadaniach inspekcyjnych.

Najważniejsze zalety urządzenia to kompaktowa, składana konstrukcja, kamera RGB 20 MP, cztery pasma kamery wielospektralnej, czas lotu do 43 minut oraz możliwość pracy z dokładnością RTK.

Najważniejsze cechy

✅ kamera RGB 20 MP z matrycą 4/3 CMOS
✅ kamera wielospektralna 5 MP z pasmami: Green, Red, Red Edge, NIR
✅ możliwość analiz NDVI, GNDVI i NDRE
✅ czas lotu do 43 minut
✅ transmisja obrazu DJI O3 Enterprise
✅ maksymalny zasięg transmisji do 15 km (FCC) / 8 km (CE)
✅ wielokierunkowy system wykrywania przeszkód
✅ obsługa RTK dla zwiększonej dokładności pozycjonowania
✅ składana konstrukcja ułatwiająca transport i pracę w terenie

Zastosowanie

• rolnictwo precyzyjne
• analiza kondycji roślin i upraw
• monitoring środowiska
• dokumentacja terenowa
• inspekcje obszarowe
• mapowanie i pozyskiwanie danych przestrzennych

Dane techniczne

Platforma BSP

• Model: DJI Mavic 3 Multispectral
• Całkowita masa BSP z akumulatorem, kartą pamięci i śmigłami: 951 g
• Maksymalna masa startowa: 1050 g

Wymiary

• Złożony bez śmigieł: 223 × 96,3 × 122,2 mm
• Rozłożony bez śmigieł: 347,5 × 283 × 139,6 mm

Osiągi lotu

• Maksymalna prędkość wznoszenia:
  • 6 m/s (tryb N)
  • 8 m/s (tryb S)
• Maksymalna prędkość opadania:
  • 6 m/s
• Maksymalna prędkość bez wiatru:
  • 15 m/s (tryb N)
  • do przodu: 21 m/s
  • na boki: 20 m/s
  • do tyłu: 19 m/s (tryb S)
• Maksymalna odporność na wiatr podczas lotu: 12 m/s
• Maksymalny czas lotu bez wiatru: 43 min
• Maksymalny czas zawisu bez wiatru: 38 min
• Maksymalny zasięg lotu:
  • FCC: 15 km
  • CE: 8 km
• Maksymalny kąt nachylenia:
  • 30° (tryb N)
  • 35° (tryb S)
• Maksymalna prędkość kątowa: 200°/s

Systemy satelitarne

• Obsługiwana konstelacja satelitów: GPS + Galileo + BeiDou + GLONASS
  • GLONASS obsługiwany jest przy włączonym module RTK

Dokładność zawisu

• Pionowa:
  • ±0,1 m (system wizyjny włączony)
  • ±0,5 m (GPS włączony)
  • ±0,1 m (RTK włączony)
• Pozioma:
  • ±0,3 m (system wizyjny włączony)
  • ±0,5 m (GPS włączony)
  • ±0,1 m (RTK włączony)

Warunki pracy

• Zakres temperatury pracy: od -10°C do 40°C
• Pamięć wewnętrzna: brak
• Oświetlenie Beacon: wbudowane

Kamera RGB

• Czujnik obrazu: 4/3 CMOS, 20 MP
• Pole widzenia (FOV): 84°
• Szybkość migawki:
  • migawka elektroniczna: 8–1/8000 s
  • migawka mechaniczna: 8–1/2000 s
• Maksymalny rozmiar obrazu: 5280 × 3956

Tryby fotografowania

• pojedyncze zdjęcie: 20 MP
• zdjęcia poklatkowe: 20 MP
• JPEG: 0,7 / 1 / 2 / 3 / 5 / 7 / 10 / 15 / 20 / 30 / 60 s
• JPEG + RAW: 3 / 5 / 7 / 10 / 15 / 20 / 30 / 60 s
• panorama: 20 MP (materiał oryginalny)

Wideo

• Rozdzielczość wideo:
  • 4K: 3840 × 2160 przy 30 fps
  • FHD: 1920 × 1080 przy 30 fps
• Maksymalna szybkość transmisji wideo:
  • 4K: 130 Mb/s
  • FHD: 70 Mb/s

Format zapisu

• Obsługiwany system plików: exFAT
• Format obrazu: JPEG / DNG (RAW)
• Format wideo: MP4 (MPEG-4 AVC / H.264)

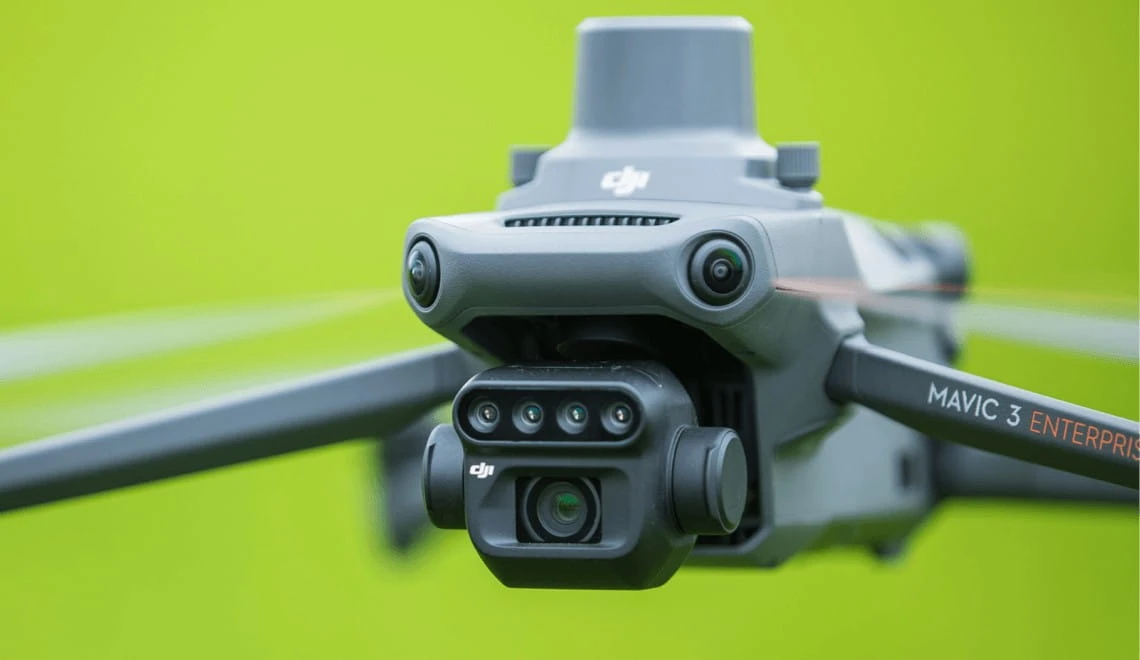

Kamera wielospektralna

• Czujnik obrazu: 1/2,8" CMOS
• Efektywna liczba pikseli: 5 MP

Obiektyw

• Pole widzenia: 73,91° (61,2° × 48,10°)

Pasma multispektralne

• Green (G): 560 ± 16 nm
• Red (R): 650 ± 16 nm
• Red Edge (RE): 730 ± 16 nm
• NIR: 860 ± 26 nm

Migawka i zapis

• Szybkość migawki: 1/30–1/12800 s
• Maksymalny rozmiar obrazu: 2592 × 1944
• Format wideo: MP4 (MPEG-4 AVC / H.264)

Tryby fotografowania

• pojedyncze zdjęcie: 5 MP
• zdjęcia poklatkowe: 5 MP
• TIFF: 2 / 3 / 5 / 7 / 10 / 15 / 20 / 30 / 60 s

Wideo i tryby analizy

• Rozdzielczość wideo: FHD 1920 × 1080 przy 30 fps
• Tryby wideo: NDVI / GNDVI / NDRE

Gimbal

• Stabilizacja: 3-osiowa (tilt, roll, pan)

Zakres pracy mechanicznej

• Tilt: od -135° do 100°
• Roll: od -45° do 45°
• Pan: od -27° do 27°

Zakres kontrolowany

• Tilt: od -90° do 35°
• Pan: brak kontroli
• Maksymalna prędkość sterowania osi tilt: 100°/s
• Zakres wibracji kątowych: ±0,007°

System wykrywania przeszkód

• Typ: wielokierunkowy system wizyjny (binokularny) + czujnik podczerwieni w dolnej części BSP

Czujniki przednie

• zakres pomiaru: 0,5–20 m
• zakres wykrywania przeszkód: 0,5–200 m
• efektywna prędkość wykrywania: ≤15 m/s
• FOV: poziomo 90°, pionowo 103°

Czujniki tylne

• zakres pomiaru: 0,5–16 m
• efektywna prędkość wykrywania: ≤12 m/s
• FOV: poziomo 90°, pionowo 103°

Czujniki boczne

• zakres pomiaru: 0,5–25 m
• efektywna prędkość wykrywania: ≤15 m/s
• FOV: poziomo 90°, pionowo 85°

Czujniki górne

• zakres pomiaru: 0,2–10 m
• efektywna prędkość wykrywania: ≤6 m/s
• FOV: przód i tył 100°, lewo i prawo 90°

Czujniki dolne

• zakres pomiaru: 0,3–18 m
• efektywna prędkość wykrywania: ≤6 m/s
• FOV: przód i tył 130°, lewo i prawo 160°

Środowisko pracy systemu wizyjnego

• czujniki przednie, tylne i boczne: powierzchnia z wyraźną strukturą i odpowiednim oświetleniem (lux > 15)
• czujniki dolne: powierzchnia o rozproszonym odbiciu > 20% (np. ściany, drzewa, ludzie) i odpowiednim oświetleniu (lux > 15)

Transmisja wideo

• System transmisji: DJI O3 Enterprise
• Jakość podglądu na żywo: 1080p / 30 fps na aparaturze

Zakres częstotliwości pracy

• 2.400–2.4835 GHz
• 5.725–5.850 GHz

Maksymalna odległość transmisji

• bez przeszkód i zakłóceń:
  • FCC: 15 km
  • CE: 8 km
• z przeszkodami:
  • silne zakłócenia: 1,5–3 km
  • średnie zakłócenia: 3–6 km
  • niskie zakłócenia: 6–8 km
• Maksymalna prędkość pobierania danych: 15 MB/s
• Opóźnienie: około 200 ms
• Anteny: 4 anteny, 2T4R

Moc nadawania (EIRP)

• 2.4 GHz: < 20 dBm (CE / SRRC / MIC)
• 5.8 GHz: < 30 dBm (SRRC), < 14 dBm (CE)

Aparatura sterująca DJI RC Pro Enterprise

• System transmisji wideo: DJI O3 Enterprise
• Zasięg transmisji:
  • FCC: 15 km
  • CE / SRRC / MIC: 8 km

Zakres częstotliwości transmisji

• 2.400–2.4835 GHz
• 5.725–5.850 GHz
• Anteny: 4 anteny, 2T4R

Łączność

• Wi-Fi: 802.11 a/b/g/n/ac/ax
• Obsługa Wi-Fi: 2×2 MIMO
• Bluetooth: 5.1

Zakresy częstotliwości Wi-Fi

• 2.400–2.4835 GHz
• 5.150–5.250 GHz
• 5.725–5.850 GHz

Bluetooth

• Zakres częstotliwości: 2.400–2.4835 GHz
• Moc nadajnika Bluetooth: < 10 dBm

Wyświetlacz

• Rozdzielczość: 1920 × 1080
• Rozmiar ekranu: 5,5"
• Jasność: 1000 nitów
• Sterowanie: 10-punktowy multi-touch
• Odświeżanie: 60 fps

Zasilanie i pamięć

• Akumulator wbudowany: Li-ion 5000 mAh / 7.2 V
• Pamięć wewnętrzna: 64 GB
• Rozszerzenie pamięci: karta microSD

Ładowanie

• zalecane ładowanie zasilaczem DJI USB-C Power Adapter 100 W
• możliwe ładowanie ładowarką USB 12 V lub 15 V
• Czas ładowania:
  • około 1 h 30 min – sama aparatura, z zasilaczem 100 W lub ładowarką 15 V
  • około 2 h – ładowarka 12 V
  • około 2 h 50 min – jednoczesne ładowanie BSP i aparatury
• Czas pracy: około 3 godziny
• Port wyjścia wideo: mini-HDMI

Warunki pracy

• Temperatura pracy: od -10°C do 40°C
• Temperatura ładowania: od 5°C do 40°C

Temperatura przechowywania

• od -30°C do 60°C – do 1 miesiąca
• od -30°C do 45°C – od 1 do 3 miesięcy
• od -30°C do 35°C – od 3 do 6 miesięcy
• od -30°C do 25°C – powyżej 6 miesięcy

Wymiary i masa

• Anteny złożone, drążki niezainstalowane: 183,27 × 137,41 × 47,6 mm
• Anteny rozłożone, drążki zamontowane: 183,27 × 203,35 × 59,84 mm
• Masa: około 680 g
• Model: RM510B

Akumulator Mavic 3 Enterprise

• Pojemność: 5000 mAh
• Napięcie standardowe: 15.4 V
• Maksymalne napięcie ładowania: 17.6 V
• Typ ogniwa: LiPo 4S
• Skład chemiczny: LiCoO2
• Energia: 77 Wh
• Masa: 335,5 g
• Temperatura ładowania: od 5°C do 40°C

Ładowarka

• Wejście: 100–240 V AC, 50–60 Hz, 2,5 A
• Moc wyjściowa: 100 W
• Wyjście: maksymalnie 100 W łącznie

Informacje dodatkowe

Przy jednoczesnym użyciu obu portów maksymalna moc wyjściowa każdego interfejsu wynosi 82 W, a ładowarka dynamicznie rozdziela moc w zależności od obciążenia.

Moduł RTK

• Wymiary: 50,2 × 40,2 × 66,2 mm
• Masa: 24 ± 2 g
• Interfejs: USB-C
• Pobór mocy: około 1,2 W

Dokładność pozycjonowania RTK

• RTK Fix:
  • poziomo: 1 cm + 1 ppm
  • pionowo: 1,5 cm + 1 ppm

Hub do ładowania

• Wejście USB-C: 5–20 V, 5.0 A
• Wyjście portu akumulatora: 12–17,6 V, 8,0 A
• Moc znamionowa: 100 W
• Sposób ładowania: trzy akumulatory ładowane po kolei
• Zakres temperatury ładowania: od 5°C do 40°C
