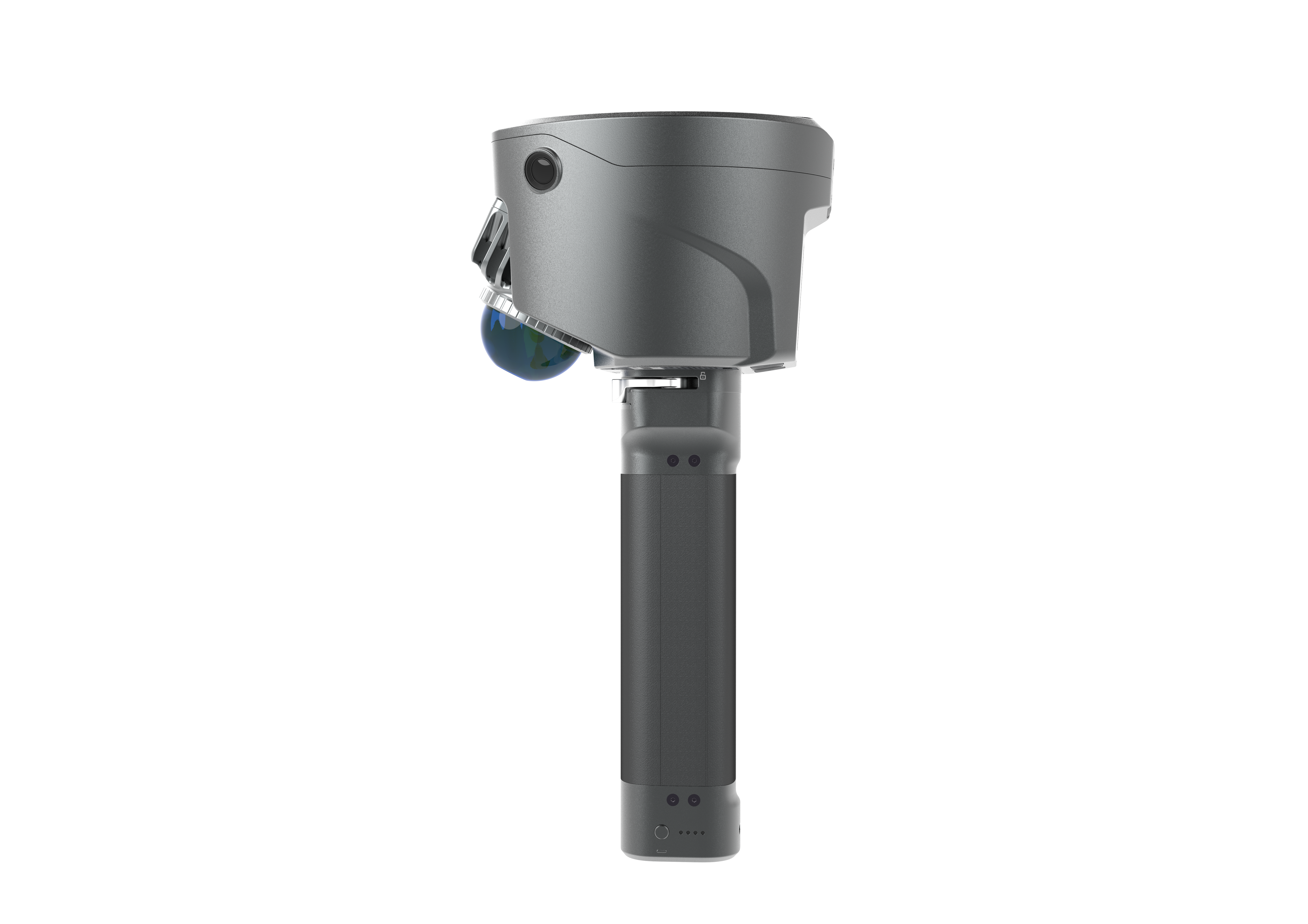

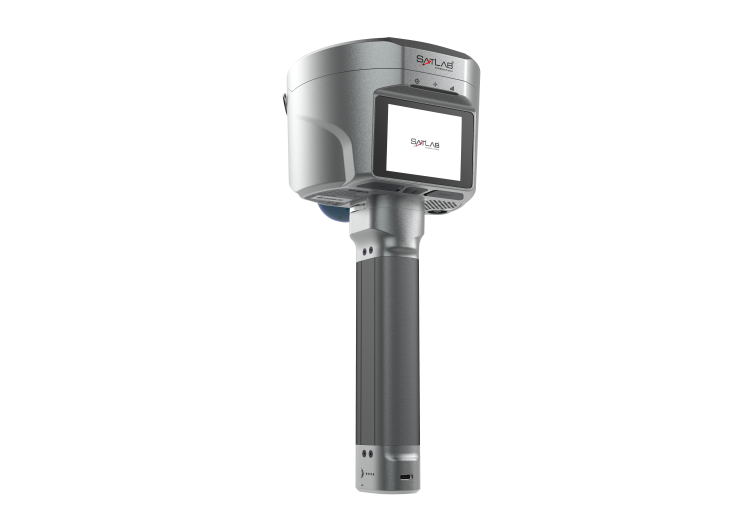

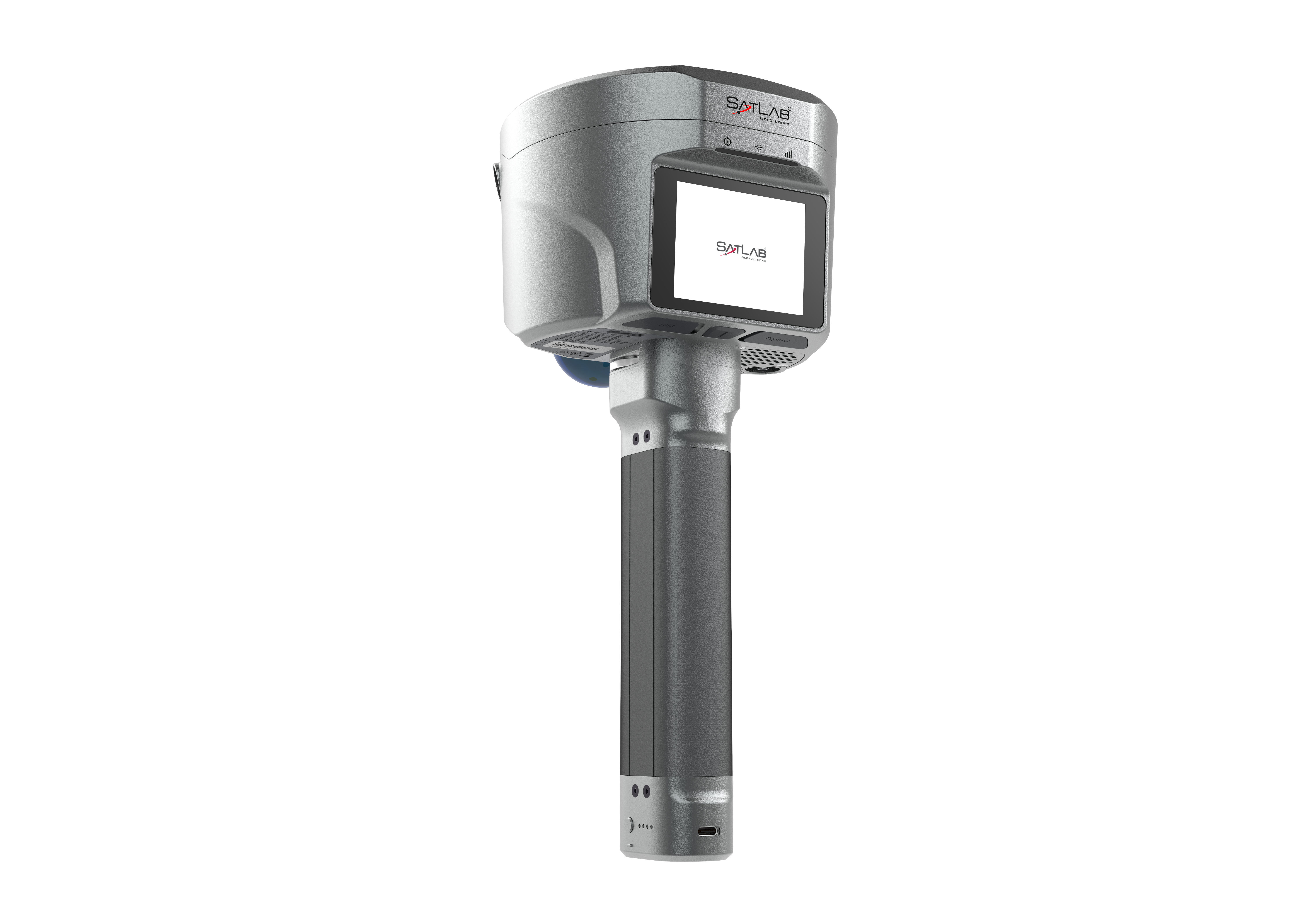

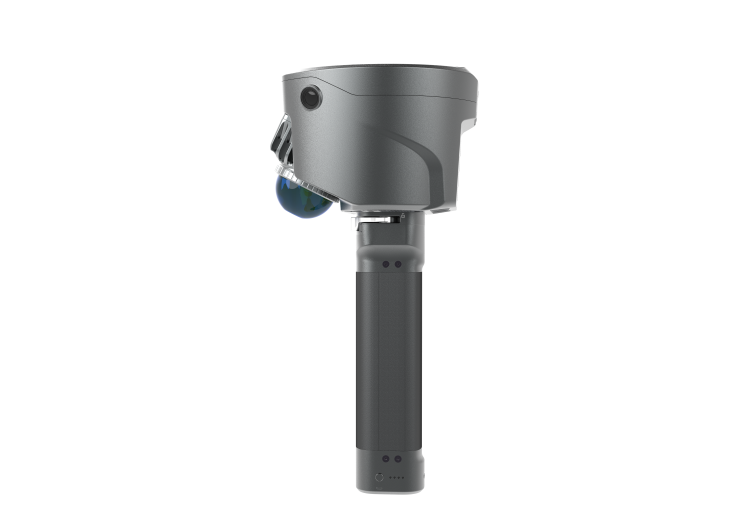

Odbiornik GNSS Satlab SL9

Skontaktuj się z nami – przygotujemy ofertę indywidualną na Odbiornik Satlab SL9.

Zestaw z tabletem Satlab SL 87 lub kontrolerem polowym New SHC 55

Intuicyjny interfejs dotykowy HD

Przyjazny ekran dotykowy 2,8 cala zapewnia płynny przebieg pracy w terenie.

Wymienna bateria

Zintegrowany superkondensator utrzymuje zasilanie przez 60 sekund podczas wymiany baterii – bez konieczności wyłączania urządzenia.

Funkcje

Nowoczesny pomiar obrazowy + technologia SLAM

Kamera HD w SL9 działa w połączeniu z danymi SLAM, umożliwiając bezkontaktowy pomiar. Użytkownik wybiera punkt na obrazie w oprogramowaniu Sat-Surv, a urządzenie oblicza jego współrzędne 3D w czasie rzeczywistym – z dokładnością 2–5 cm w promieniu 15 m.

Jeśli w trybie RTK urządzenie utraci sygnał GNSS, tradycyjny pomiar RTK przestaje działać.SL9 potrafi odtworzyć dokładne współrzędne RTK na podstawie danych z LiDAR i SLAM – zachowując dokładność do 5 cm przez 10 minut bez satelitów.

Technologia Fusion w dowolnym miejscu

Dzięki wydajnemu przetwarzaniu chmur punktów na Androidzie, Sat-Surv pozwala szybko uzyskać dane terenowe 3D i obliczać objętości robót ziemnych w prosty sposób.

Ujednolicony układ współrzędnych

Płynne przejścia między przestrzenią zewnętrzną a wnętrzami dzięki jednemu systemowi współrzędnych. Eksportuj dane chmur punktów BLH lub NEZ bezpośrednio z terenu do biura.

Silny sygnał i wysokiej jakości dane

Pełne śledzenie konstelacji (GPS, Galileo, GLONASS, BeiDou, NavIC) ze zwiększoną odpornością na zakłócenia miejskie. Centymetrowa dokładność bez bazy dzięki BDS B2b, Galileo HAS i QZSS L6.

Oprogramowanie

Profesjonalne oprogramowanie terenowe – Sat-Surv

Szybkie obliczenia chmur punktów, mapa dokładności w czasie rzeczywistym, intuicyjny interfejs z funkcjami CAD – idealne do pomiarów i tyczenia.

Oprogramowanie biurowe – Sat-LiDAR

Przetwarzanie danych z dokładnością <2 cm grubości i <1 cm błędu. Obsługa analizy wykopów, postępu prac, odbiorów, rewitalizacji (przekroje, rzuty, elewacje).

Zastosowania

Półotwarte przestrzenie

Doskonały w trudnych warunkach – pod okapami, w lasach i miejskich "kanionach". Znacząco poprawia efektywność zbierania danych.

Mapowanie 3D obiektów

Radzi sobie w pomieszczeniach i przestrzeniach podziemnych (garaże, tunele, obiekty zabytkowe) – idealny do skanowania chmur punktów.

Pomiar inżynierski

Od fasad budynków, przez roboty drogowe, po wydobycie – chmury punktów SL9 przyspieszają pomiary w projektach inżynieryjnych.

Tryby pracy

• Tryb ręczny – wygodne zbieranie danych SLAM bez tyczki

• Tryb z tyczką – zachowanie precyzji klasycznych pomiarów RTK

  Specyfikacja Techniczna – SL9 SLAM RTK

  Kanały

• 1408

  Obsługiwane sygnały GNSS

• GPS: L1C/A, L1C, L2P(Y), L2C, L5

• BDS: B1I, B2I, B3I, B1C, B2a, B2b

• GLONASS: L1, L2, L3

• GALILEO: E1, E5a, E5b, E6

• QZSS: L1, L2, L5, L6

• NavIC: L5

• SBAS: L1, L2, L5

• PPP: B2b-PPP, E6-HAS

  Format wyjściowy

• ASCII: NMEA-0183, Binary

• Częstotliwość aktualizacji: 1Hz~20Hz

• Obsługiwane tryby sieciowe: VRS, FKP, MAC, NTRIP

• System operacyjny: Linux

• RTCM2.X, RTCM3.X

• Pamięć wewnętrzna: Cyrkulacyjna 512 GB ROM

  Dokładność i niezawodność [1]

• Statyczny / Szybki statyczny:

  • Poziomo: 2.5 mm + 0.1 ppm RMS

  • Pionowo: 3.5 mm + 0.4 ppm RMS

• PPK:

  • H: 2.5 mm + 0.5 ppm RMS

  • V: 5 mm + 0.5 ppm RMS

• PPP:

  • H: 8 mm + 1 ppm RMS

  • V: 15 mm + 1 ppm RMS

• Kod różnicowy GNSS:

  • H: 10 cm

  • V: 20 cm

• Pozycjonowanie SBAS:

  • H: ±0.25 m + 1 ppm RMS

  • V: ±0.5 m + 1 ppm RMS

• RTK:

  • H: 8 mm + 1 ppm RMS

  • V: 15 mm + 1 ppm RMS

• Czas inicjalizacji: zwykle <10 s

• Niezawodność inicjalizacji: >99,9%

• Format danych statycznych: GNS, RINEX

  Kamera

• 3 profesjonalne kamery Dual HD

• Pomiar obrazu / tyczenie AR

• Pojedyncze zdjęcie może uzyskać współrzędne wielu punktów z dokładnością lepszą niż 5 cm w zasięgu 15 m【3】

• Po utracie sygnału GNSS dokładność 5 cm przez 10 min lub w promieniu 100 m【4】

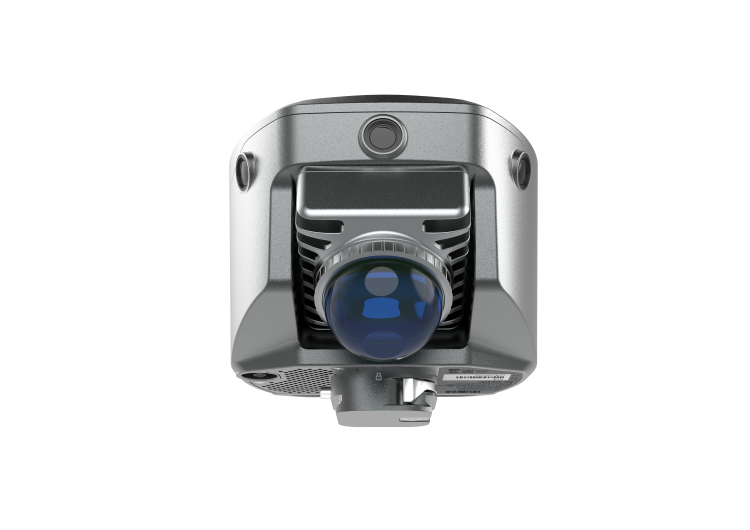

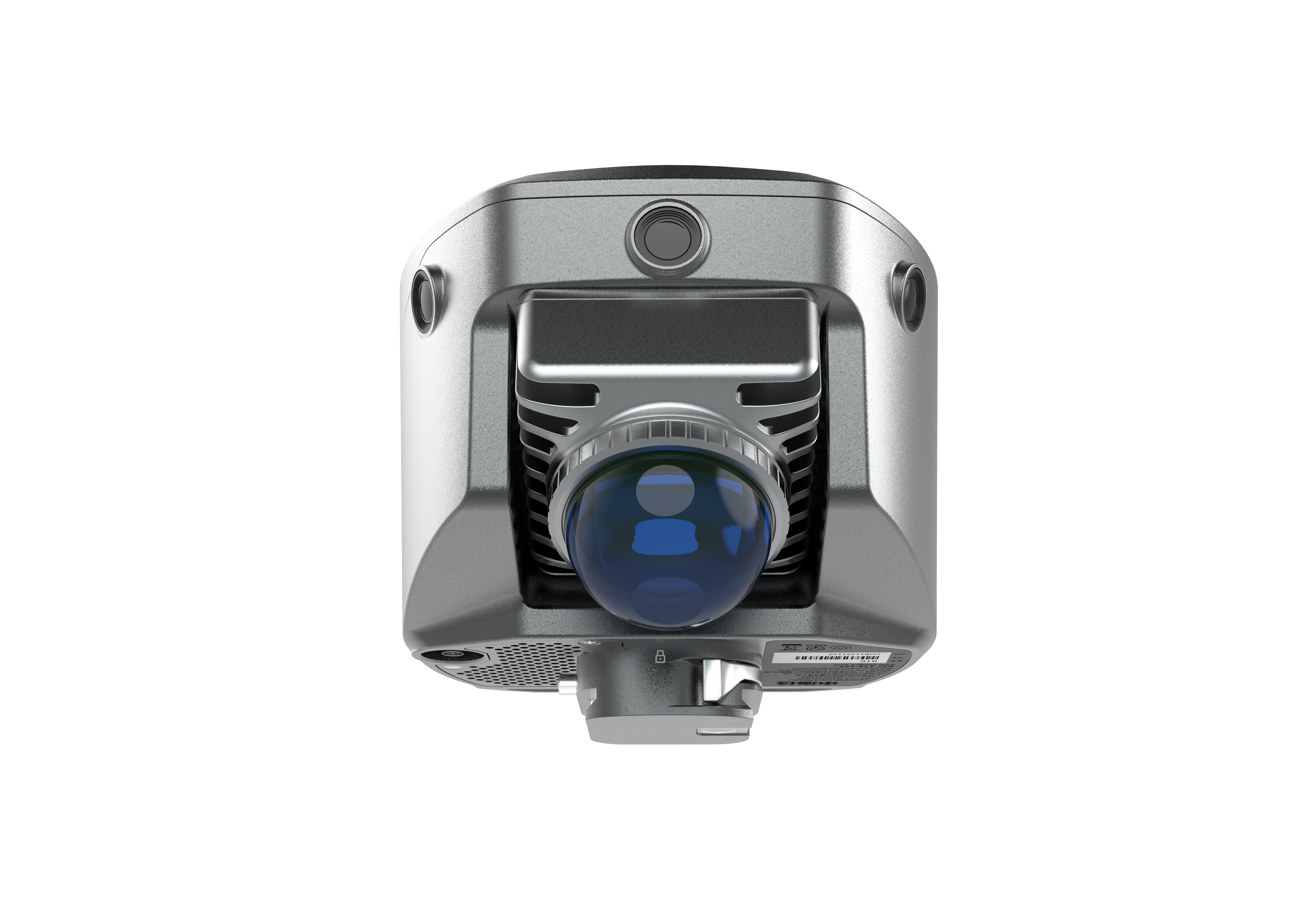

  Skaner laserowy

• Zakres: 0.1–40 m @ 10%, 0.1–70 m @ 80%

• Klasa lasera: Klasa 1 (bezpieczny dla oka)

• Pole widzenia: H: 160°, V: 59°

• Częstotliwość skanowania: 200 Hz

  Pomiar nachylenia [2]

• Dokładność: 8 mm + 0.3 mm / ° nachylenia

• Obsługa pomiaru z wychyleniem

• Wskaźnik bąbelkowy elektroniczny

  Łączność i interfejsy

• Porty I/O: USB typu C, antena SMA, slot na kartę Nano SIM

• Sieci: TDD-LTE, FDD-LTE, GSM

• WiFi: IEEE 802.11 a/b/g/n/ac/ax, 2.4 GHz / 5 GHz, hotspot WiFi

• Bluetooth: wersja 5.2

• Radio UHF:

  • Protokół: HI-TARGET, TRIMTALK450S, TRIMMARK III, SATEL-3AS, TRANSEOT itd.

  • Moc: 0.5 W / 1 W (regulowana)

  • Częstotliwość: 410 MHz – 470 MHz

  • Kanały: 116 (16 skalowalne)

  Inteligentne funkcje i aplikacje

• Obsługa: tyczenie AR, pomiar obrazu, odległość robocza 2–15 m

• Obsługa wiadomości push, aktualizacji online, zdalnego sterowania

• NFC, WebUI, aktualizacja firmware z USB

• Inteligentny głos, autodiagnoza

  Panel sterowania i wyświetlacz

• Fizyczny przycisk

• Ekran dotykowy: 2,8 cala, 480×640 pikseli

• Tryby: sieć, dokładność, konfiguracja

• Wskaźniki LED

  Zasilanie [5]

• Bateria litowa, hot-swap, możliwość ładowania z powerbanku

• Tryb RTK (UHF/sieć): do 10 godzin

• Tryb SLAM: do 5 godzin

• Szybkie ładowanie USB 45W – pełne naładowanie w 2 godziny

  Obudowa i warunki pracy

• Wymiary: Ø134.4 mm × 109.9 mm

• Waga: 1.68 kg

• Odporność: IP64 (wodoodporność/pyłoszczelność)

• Wilgotność: 100%, bez kondensacji

• Temperatura pracy: -20℃ ~ +55℃

• Temperatura przechowywania: -40℃ ~ +70℃

  Wniosek

SL9 to nie tylko GNSS – to mała mobilna stacja skanująca z funkcją RTK.

• Można nim robić inwentaryzacje 3D, mapowanie przestrzenne, pomiar w marszu, a nawet działać bez satelitów.

• Klasyczny GNSS to solidne narzędzie RTK, ale tylko tam, gdzie są satelity i nie potrzeba skanowania przestrzeni.

Praca głównie w:

• otwartym terenie,

• z klasyczną tyczką i RTK,

• bez potrzeby 3D,

→ zwykły GNSS RTK w zupełności wystarczy.

Jeśli robisz:

• pomiary w trudnym terenie,

• budynki, hale, tunele,

• projekty inżynierskie, inwentaryzacje 3D,

→ SL9 to narzędzie nowej ery. I naprawdę robi wrażenie.
